Assemblage du S.T. Dupont Ligne 1

Cette page fournit une anatomie d'un briquet S.T. Dupont.

Voulant réparer mon briquet, j'ai cherché sur le web s'il existait un schéma de montage, ou toute autre instruction pour entreprendre ce type de bricolage. Mais bien évidemment, rien n'est prévu pour qui tente de réparer lui-même son briquet, puisque ST Dupont est seul réparateur officiel, et ne fournit pas de pièces détachées.

J'ai pu démonter et remonter le mien, mais n'ai pas pu le réparer entièrement. Il a donc suivi une cure dans les ateliers Dupont, d'où il est revenu en pleine forme. (Pour information, une révision tourne en général aux alentours de la centaine d'euros).

Illustration

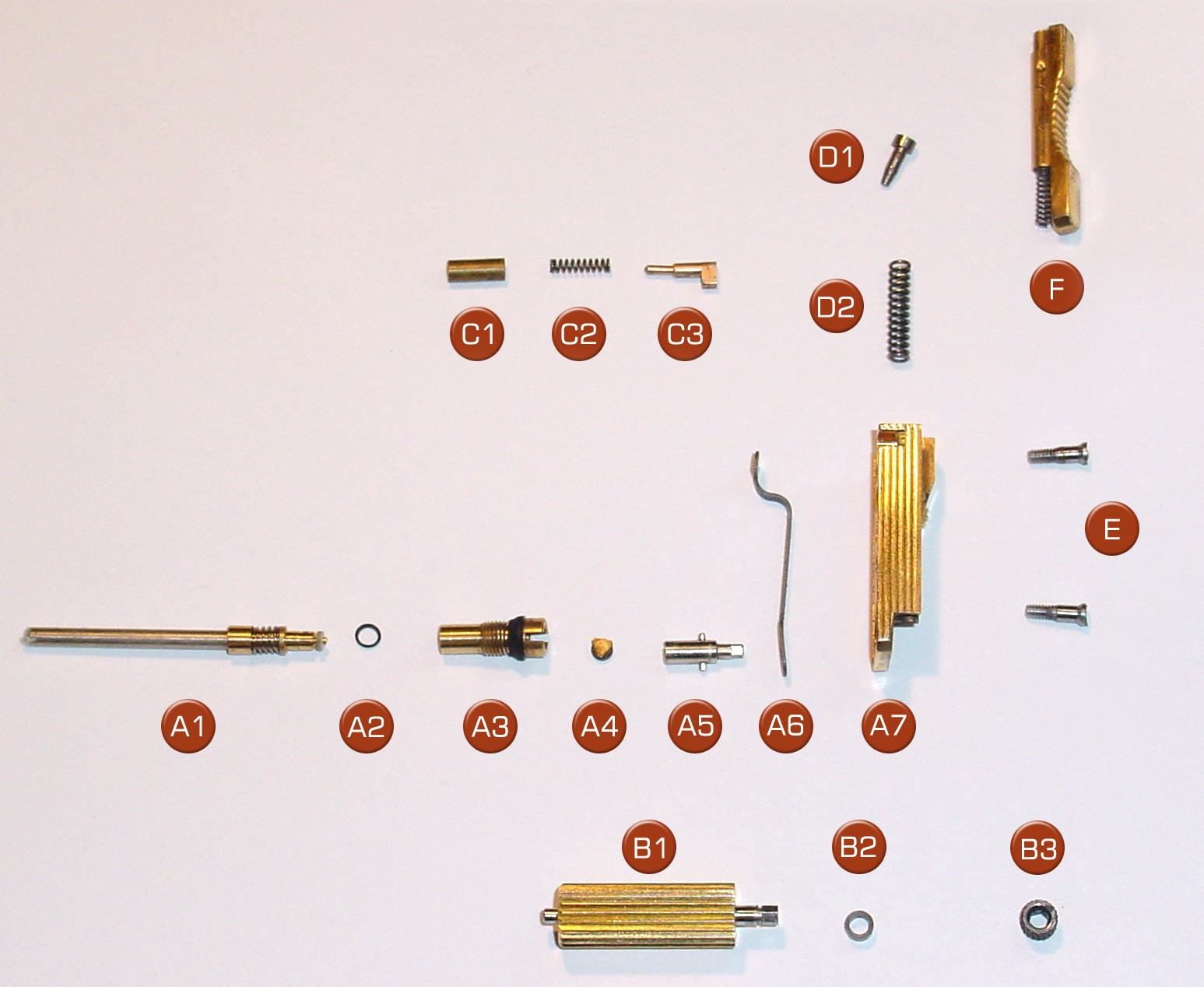

J'ai profité qu'il soit entièrement démonté pour prendre une photo des différentes pièces. Note : Il s'agit du briquet grand modèle avec étiquette rouge et or sur la valve.

Agrandir l'image (JPEG, 191 Ko)
Pièces détachées du briquet

Description

A1
Le détendeur ? Le long tube gris contient des filaments, certainement pour faire remonter le gaz de la cuve. On note aussi une partie sur ressort, qui fait remonter la pièce A3.
A2
Très petit joint entre A1 et A3.
A3
La partie qui se visse dans le corps du briquet. Il semble que la force de son serrage ait une incidence sur la hauteur de la flamme. Le joint (noir) n'est pas l'original, je l'ai refait sans modèle, donc ne vous étonnez pas…
A4
Pièce curieuse : un coussinet de caoutchouc, surmonté d'un triangle en métal. Elle est dans le creux de la pièce A3, mais dans quel sens ???…
A5
Le brûleur ? Il rentre entre les guides de la pièce A3.
A6
Cette barre contrôle le débit de gaz (molette + briquet ouvert/fermé).
A7
La pièce en or qui surmonte tout cela.
B1
La roue actionnée à la main pour gratter la pierre.
B2
Une rondelle qui maintient B1 dans A7.
B3
La pièce rugueuse qui gratte la pierre pour faire une étincelle.
C1
Le guide du ressort C2.
C2
Le ressort contenu dans C1 et qui pousse C3 vers le haut.
C3
La pièce qui retient F dans A7, et qui se voit de l'extérieur.
D1
Une pièce en métal qui rentre dans le ressort D2 d'un côté, et qui s'articule autour de la boule du corps du briquet de l'autre.
D2
Le ressort qui fait ouvrir et fermer le clapet du briquet.
E
Les deux vis qui retiennent A7 au corps du briquet.
F
La pièce en or qu'on repousse pour mettre une nouvelle pierre, ou pour accéder aux vis E.

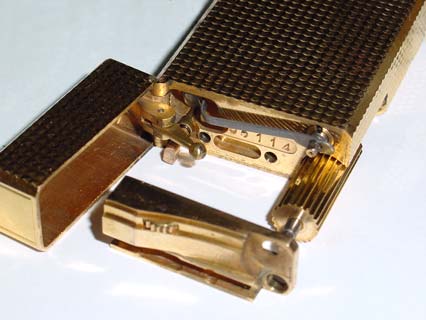

Montage du briquet

(Je ne suis en aucun cas un expert, donc toute correction ou suggestion de votre part est bienvenue !)
